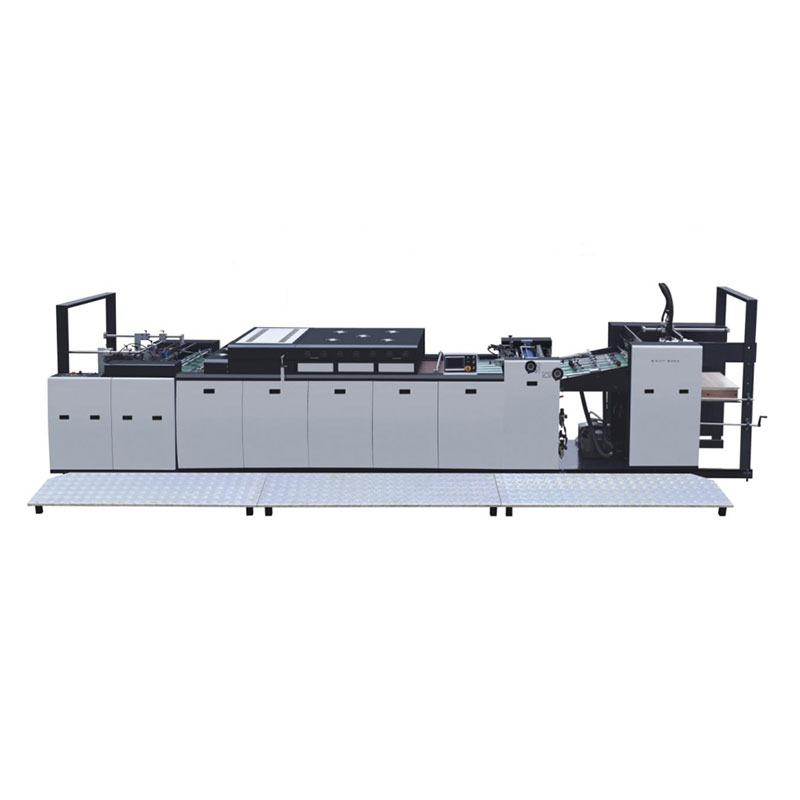

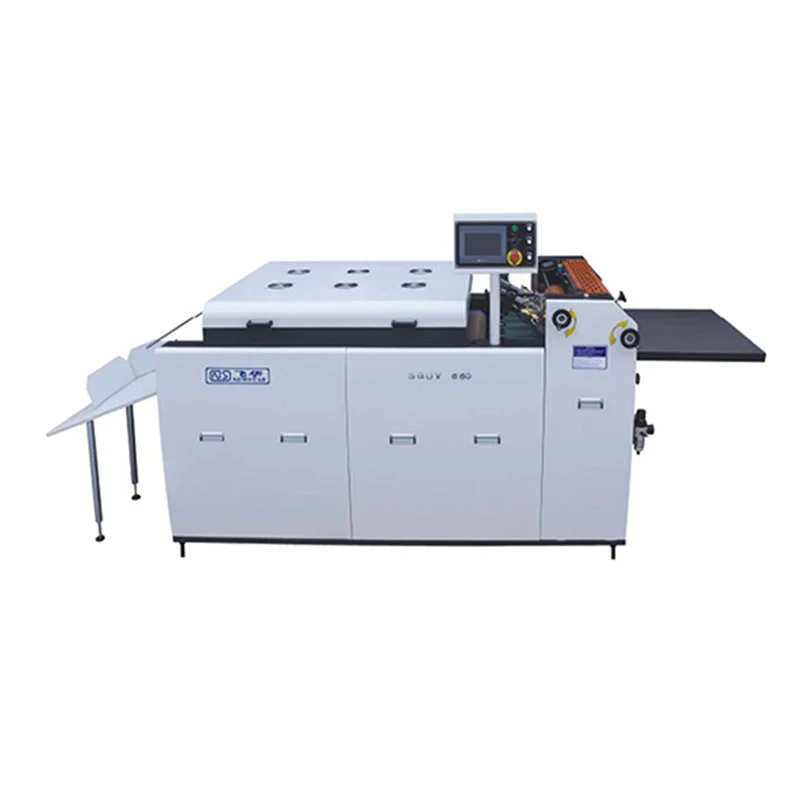

Machine à revêtement à base d'eau à grande vitesse automatique

La machine à revêtement à base d'eau à grande vitesse automatique est une machine à revêtement entièrement automatique entièrement automatique développée par New Star Company, qui convient aux affiches, livres, brochures, boîtes de couleur, emballage de boîtes de couleur, sacs à main, etc. Il s'agit d'un modèle personnalisé principalement pour le revêtement d'huile de base d'eau, le revêtement en cloques.

Spécification

Caractéristiques

1. La machine principale adopte la méthode de revêtement à trois rouleaux, avec un diamètre de rouleau de collage de 165 mm, un diamètre de rouleau de compteur de 110 mm et un diamètre de rouleau de pression de 138 mm pour s'assurer que le revêtement de surface n'a pas de lignes et pas de pelage orange. Les trois rouleaux utilisent des roulements de grande taille pour assurer la précision de la transmission et augmenter la durée de vie.

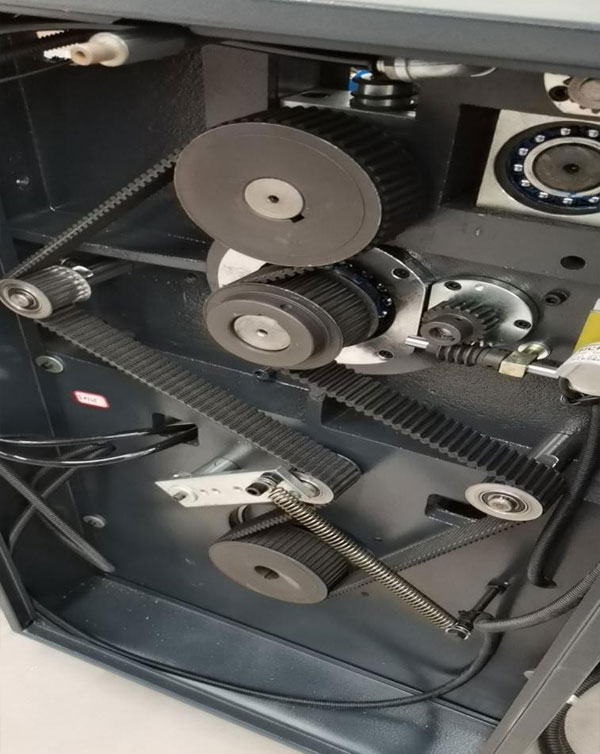

2. Le moteur principal adopte un moteur de régulation de vitesse de fréquence variable. Performance stable. La transmission adopte la transmission de poulies synchrones pour garantir qu'il n'y a pas de phénomène de strie dans le revêtement et pas de bruit en fonctionnement à grande vitesse.
3. L'opération de contrôle de l'écran tactile de grande taille est plus simple et plus pratique, avec une interface d'opération humanisée, une transmission avant et arrière, une accélération à une clé pour la collecte de papier et un démarrage à une clé pour gagner du temps de fonctionnement.
4. Équipé d'une mangeoire en papier à grande échelle automatique, en utilisant la tête du Zhejiang Jucheng Feida, l'alimentation en papier est stable et fiable.
5. Système de nettoyage automatique à rouleau inférieur unique, dispositif de baignade à double huile, le rouleau inférieur est immergé dans le petit carter d'huile lors du travail, ce qui peut nettoyer efficacement le rouleau inférieur et empêcher l'huile de sécher pendant l'arrêt.
6. La partie du pont adopte un dispositif d'aspiration pour empêcher le papier de fausser.
7. Les réservoirs à double pétrole sont utilisés pour l'alimentation en pétrole. Équipé d'une pompe à remuer. Séparez le vernis de l'huile de Matt. Réduisez le travail de nettoyage lorsque vous modifiez l'huile.

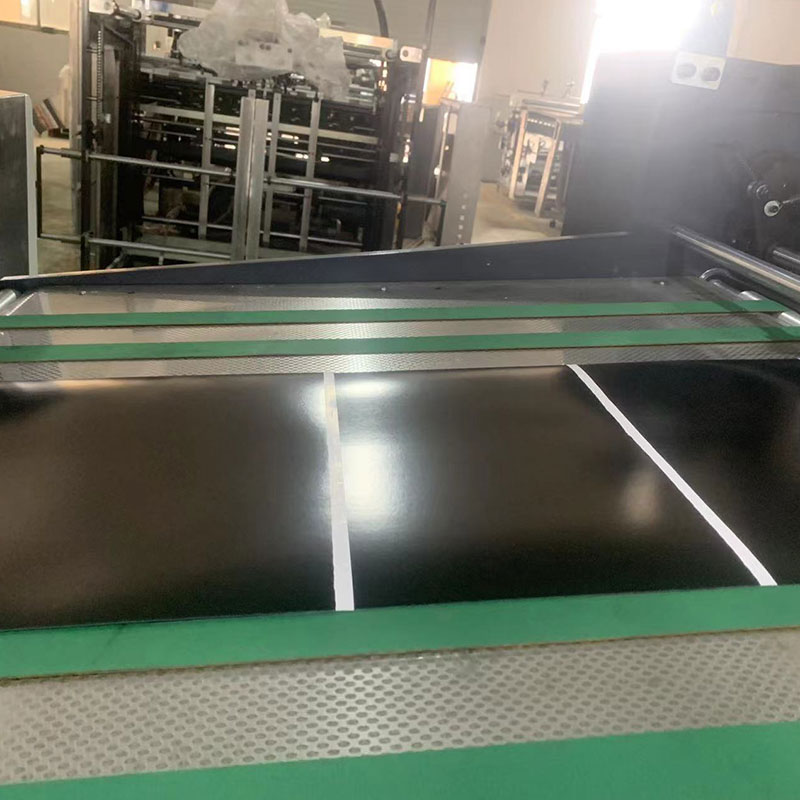

8. La courroie du convoyeur adopte la courroie à mailles en téflon et le système d'aspiration est configuré ci-dessous pour rendre le papier alimentaire plus fluide. Équipé d'un système de correction de déviation automatique de la courroie de maille automatique
8. Configuration standard 3 lampes UV et 27 IR, le four est équipé d'une sonde de température, d'un contrôle de température constant, d'une économie d'électricité, équipée d'un système de contrôle de température automatique.
9. La machine de collecte de papier fonctionne indépendamment et adopte les coups de papier pneumatiques.

Détails de la machine

La machine à revêtement à eau à grande vitesse automatique a une fonction d'accélération à une clé. Une fois la machine principale accélère, le four, la livraison de papier, la mangeoire et le rouleau de compteur changera tous en fonction de la vitesse de la machine principale.
Le rouleau de mesure contrôle l'épaisseur d'huile, qui peut être réglé sur l'écran tactile.

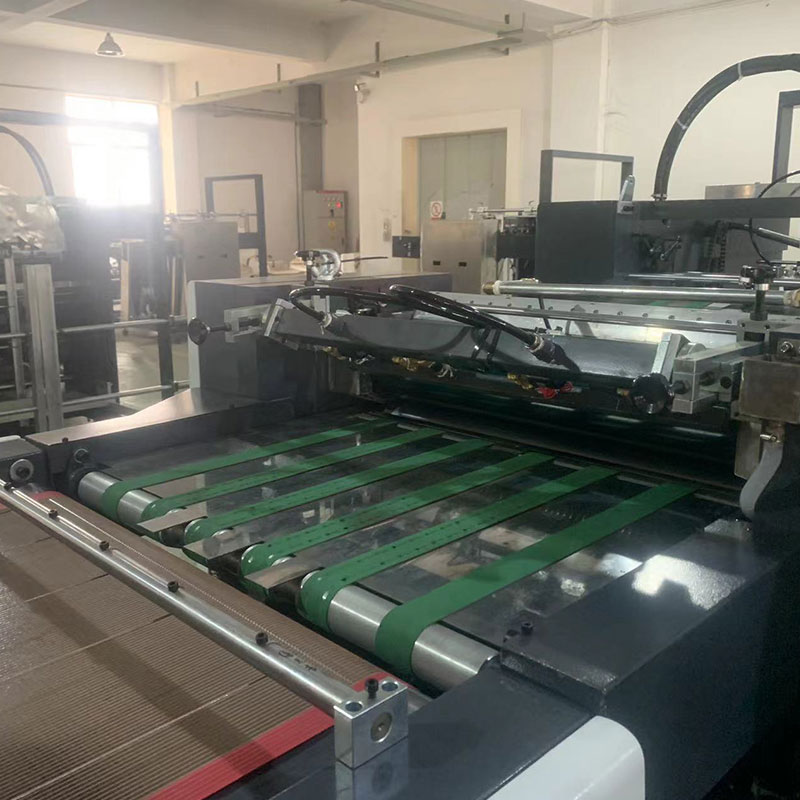

Alimentation automatique

1: Adoptez le mangeur de presse à haute vitesse (12000 feuilles / heure) pour assurer un fonctionnement rapide et stable
2: Contrôle photoélectrique papier, levage automatique
3: Double Protection Feeder Feeder Levage Sécurité
4: En utilisant la dernière conception de pileur de papier, le plateau entier peut être poussé et le plateau peut être poussé directement après l'impression, sans triage manuel. Le pré-collier peut également être utilisé. choix bidirectionnel. Économisez considérablement le temps du papier et réduisez l'intensité de main-d'œuvre des opérateurs.

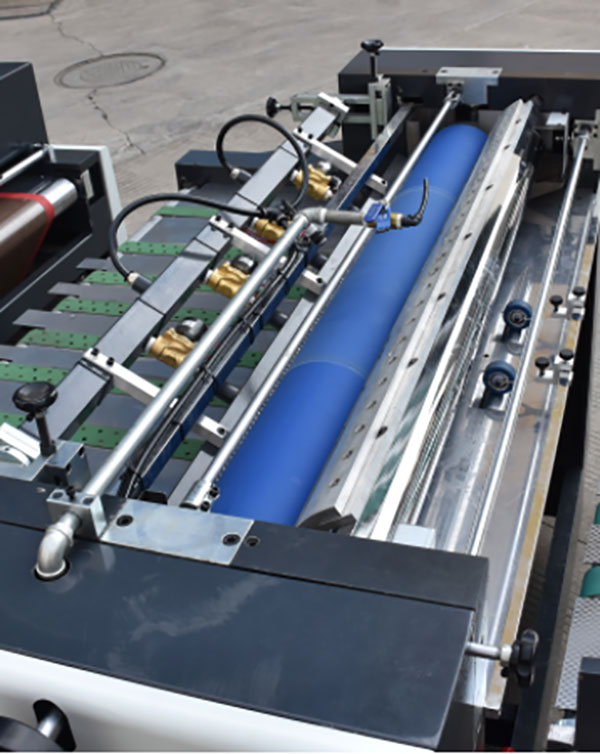

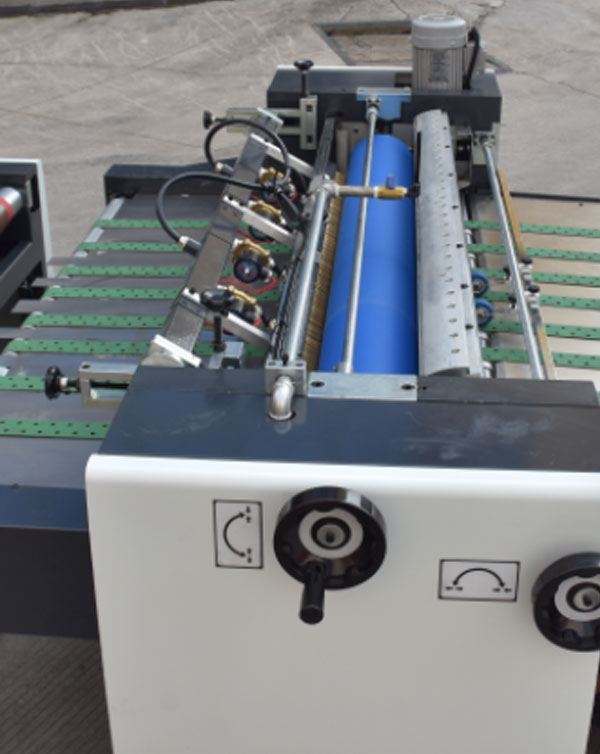

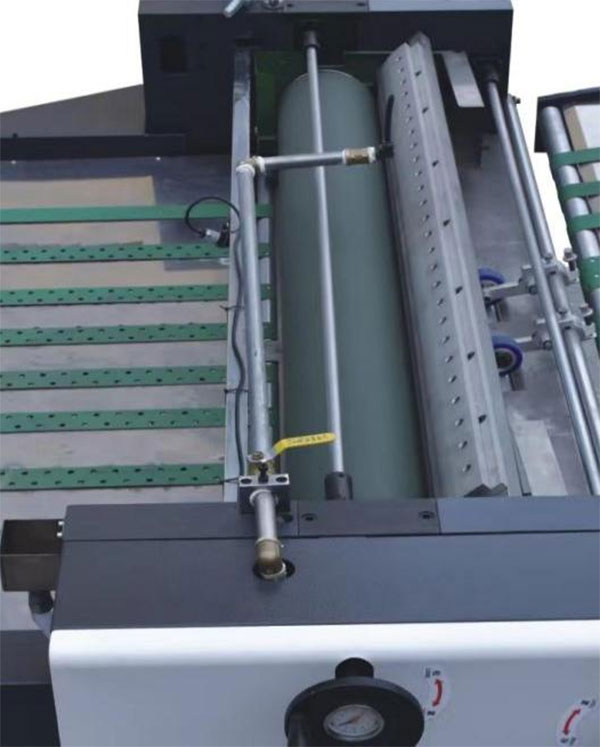

Section de revêtement

1: Utilisation du corps en fonte, une forte rigidité et une longue durée de vie
2: revêtement inversé à trois rôles
A. L'épaisseur de l'huile peut être contrôlée en ajustant la vitesse du rouleau de mesure pour économiser de l'huile
B. Un convertisseur de fréquence séparé contrôle le renversement du rouleau de mesure, qui a plus de convertisseurs de fréquence, de moteurs, de réducteurs et d'autres configurations que le revêtement traditionnel à rouleau.
C. Rouleau en fer 130 mm adopte le traitement de surface du miroir en chromé, le rouleau en caoutchouc 165 mm adopte un rouleau en caoutchouc en polyuréthane à 60 degrés. Plus le rouleau est grand, plus le caoutchouc est épais, assurant un revêtement fin et pas de pelure d'orange.

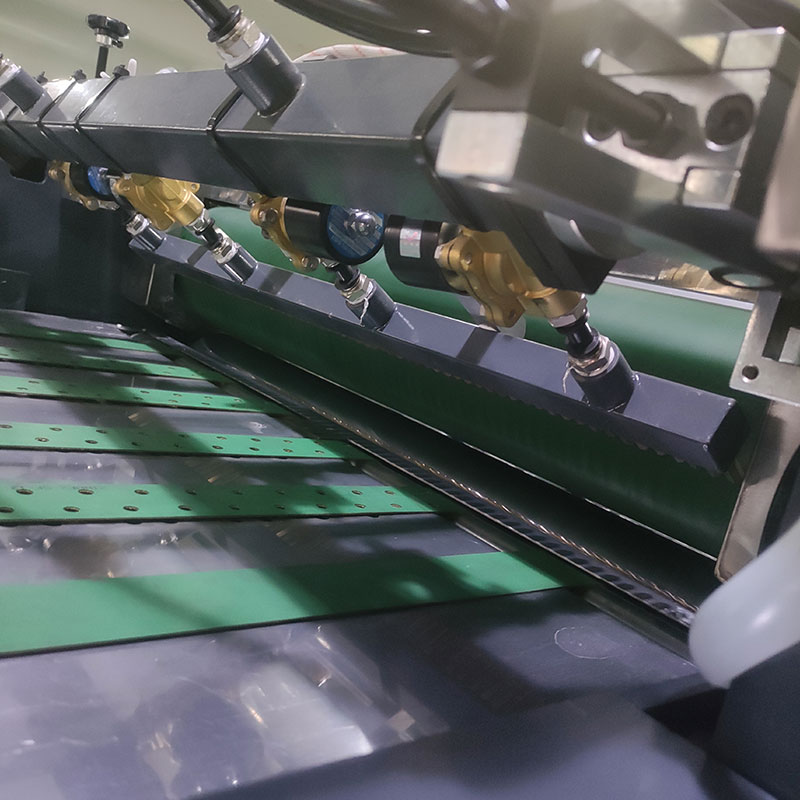

3: équipé d'un couteau à air, il peut faire du papier mince 80 g, de la taille du vent et le temps de soufflage est contrôlé par PLC.
4: Fonction d'arrêt automatique pour le papier à rouler
5: fonction de comptage automatique
6: Les rouleaux sont ajustés de manière synchrone, entraînée par la ceinture synchrone pour rendre l'effet de revêtement stable et grand.
7: équipé de deux réservoirs d'huile, UV et IR, et équipé d'un contrôle de chauffage de température pour s'assurer que l'huile UV est enduite entre 40 et 60 degrés
8: L'espace entre le rouleau de revêtement et le rouleau de pression de chaque tête de machine est réglable de 0 à 50 mm.
9: Les principaux rouleaux adoptent des têtes d'arbre de 55 diamètres et des roulements lourds, qui prolongent considérablement la durée de vie des roulements.
10: La pompe à diaphragme est utilisée pour l'alimentation en huile, aucun moteur n'est nécessaire et l'opération est plus sûre.
11: Double grattage et un système de nettoyage automatique à rouleau inférieur unique, dispositif de carter à double huile, le rouleau inférieur est immergé dans le petit carter d'huile lors du travail, ce qui peut nettoyer efficacement le rouleau inférieur et empêcher l'huile de sécher pendant l'arrêt

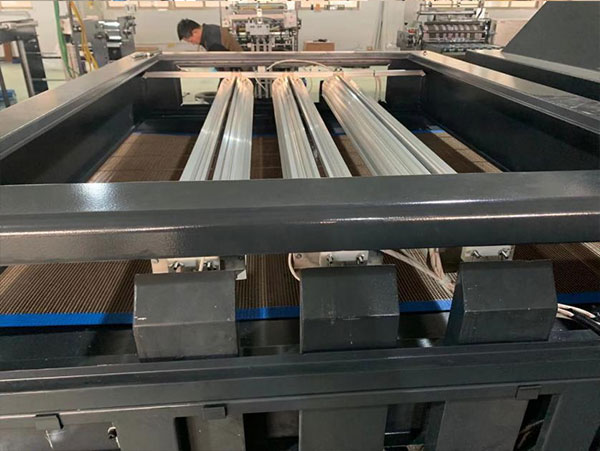

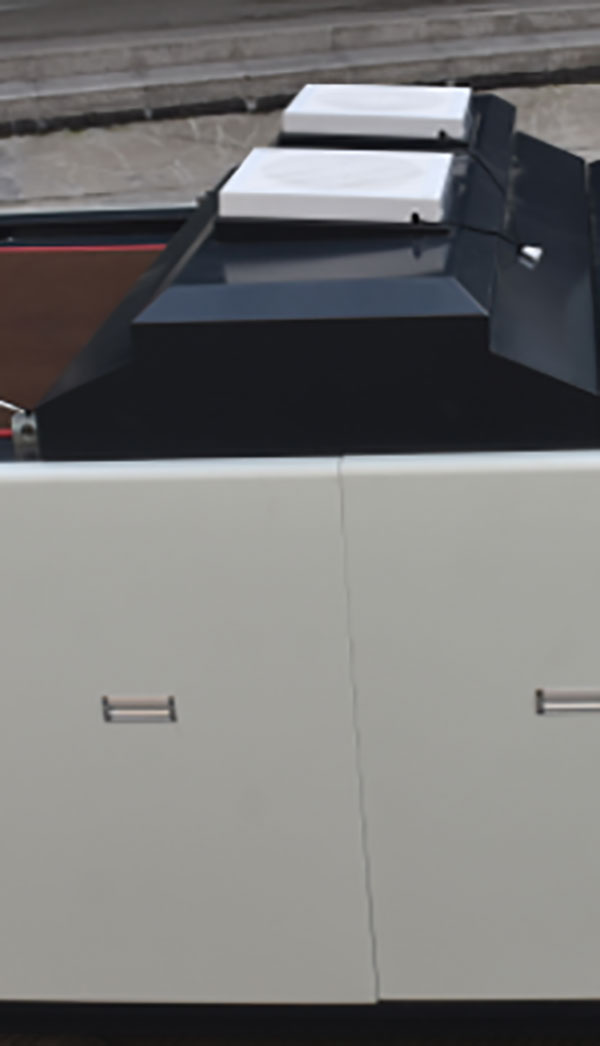

Système de séchage IR

1: Plus le nivellement du four est élevé, plus le séchage et le durcissement sont forts.

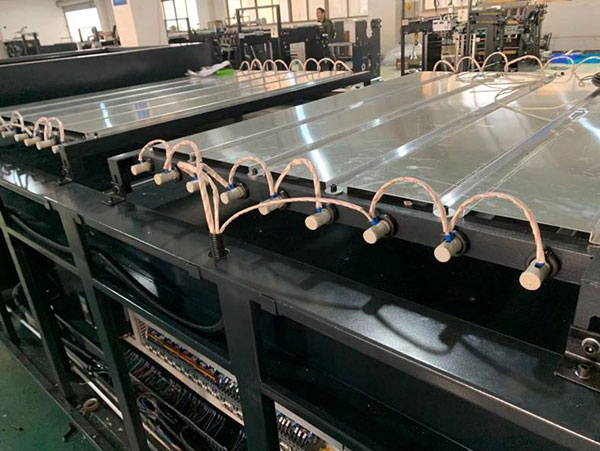

2: 18 lampes IR, les lampes IR ont généralement une durée de vie de 2 ans
3: Dispositif d'arrêt d'urgence ou de surchauffe, lorsque l'arrêt d'urgence ou la température à l'intérieur dépasse 150 degrés, la couverture de protection se lèvera automatiquement pour dissiper la chaleur pour éviter le feu
4: Équipé d'un système de ventilation, il existe un fort dispositif d'aspiration composé d'un ventilateur d'échappement et d'une boîte à vent, qui peut extraire l'ozone, dissiper la chaleur et rendre le papier pas facile à recroqueviller dans le four, mais peut passer en douceur.

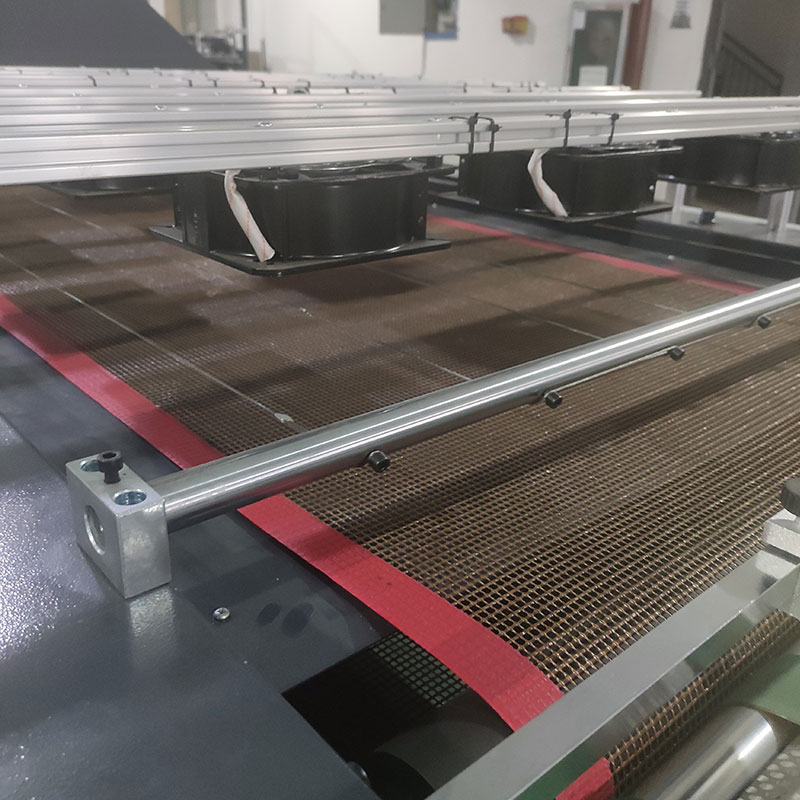

5: équipé d'un système de correction automatique, (double correction, protection à double limite). Le papier transport adopte la courroie de convoyeur en téflon importée, qui peut empêcher les rayons ultraviolets, est solide et durable, ne prend pas en charge le papier, l'œil électrique détecte la courroie de convoyeur en téflon et le périphérique de correction automatique de rentabilité
6: L'ensemble du processus d'aspiration pour s'assurer que les produits de revêtement ne flotteront pas et ne s'accumulent pas de papier. Le four est équipé d'une protection par fil de fer pour empêcher le papier de flotter sur le papier et provoquer un incendie.

Circuit de refroidissement

Une fois le papier sèche, il est rapidement refroidi par air pour faire sécher le papier plus rapidement sans anti-fouet.

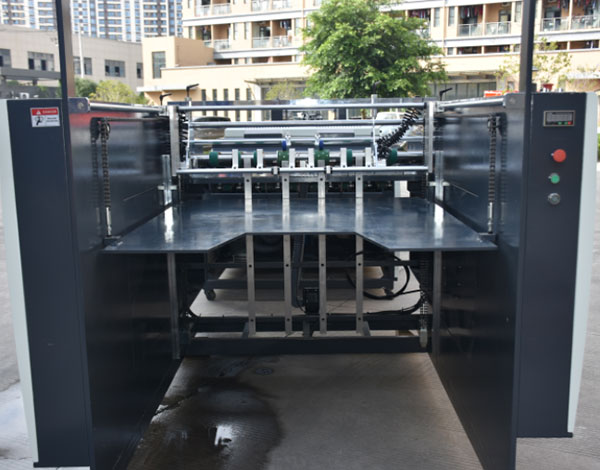

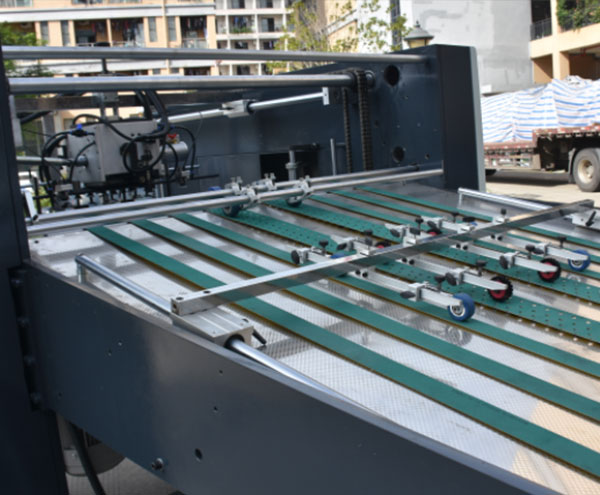

Système de livraison automatique

1. Contrôle photoélectrique papier, levage automatique
2.
3. Équipé de la fonction pneumatique du volet en papier, vous pouvez définir le nombre et l'heure du battement de papier pour assurer la propreté
4. Fonction de baisse automatique du papier désordonné

Dispositif de poussière d'alimentation （Facultatif）

1. Adoptant la méthode d'élimination de la poudre d'eau, l'efficacité d'élimination de la poudre atteint 75% sans endommager le papier. Le corps est fait de fonte de haute qualité pour assurer la précision.
La tête d'huile inférieure adopte un revêtement à trois rouleuses et adopte la transmission de roues de courroie synchrone pour améliorer l'efficacité de la transmission et réduire les lignes de revêtement.
2.Cromatiques à l'effet de revêtement sans gratter le papier
