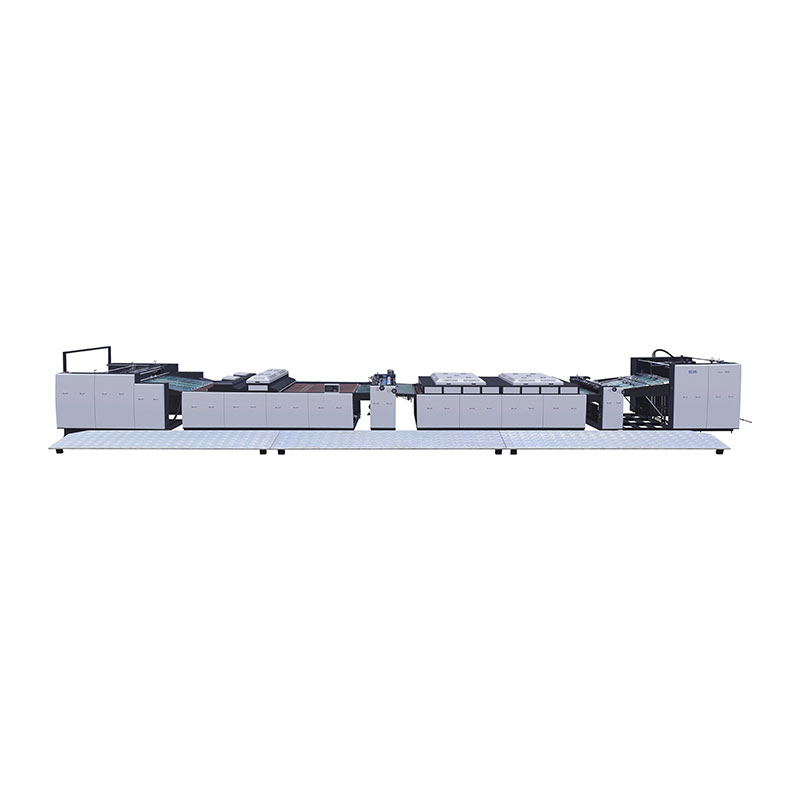

Machine de revêtement en ligne automatique

La machine de revêtement automatique en ligne New Star combine des concepts innovants et pratiques, améliorant la qualité et la luminosité des produits imprimés.

Notre équipement est facile à utiliser et à entretenir. L'adoption de l'interaction avec l'écran rend l'opération plus intuitive et plus claire.

Points forts

1 : Il prend en charge le démarrage et l'accélération à un seul bouton sur l'écran. Comparé au contrôle segmenté traditionnel, il est plus pratique et plus efficace à utiliser !

2 : Le diamètre de la tête de l'arbre de vitrage et de revêtement est de 55 mm, avec un roulement plus grand, qui est plus grand que la spécification traditionnelle de 35 mm. Par conséquent, la machine fonctionne de manière plus stable à grande vitesse, n'est pas facile à déformer, a une surface plus uniforme et l'équipement est plus durable !

3 : Le revêtement adopte une structure d’entraînement par courroie synchrone, permettant à l’équipement de fonctionner de manière plus linéaire et plus fluide. Il convient aux produits haut de gamme, avec une meilleure texture de surface !

4 : La méthode de revêtement et de vitrage inversé à trois rouleaux est adoptée, ce qui permet d'ajuster l'épaisseur de l'huile en fonction des exigences du produit, ce qui donne une surface plus uniforme et délicate tout en évitant les déchets inutiles !

5 : La lame d’air est extrêmement facile à utiliser ! Avec une haute précision, les deux côtés s'ajustent étroitement, éliminant le problème de casse !

Spécification

Détails de la machine

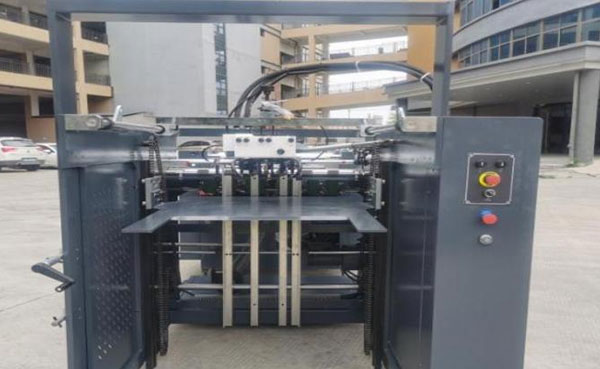

1. chargeur automatique

Le chargeur de papier est un élément important de la coucheuse automatique en ligne. Il peut introduire le papier dans la machine principale de manière plus fluide, évitant ainsi les bourrages.

Notre machine adopte une méthode d'alimentation en papier continue, qui présente une structure compacte, un fonctionnement pratique, un degré élevé d'automatisation et une haute précision dans l'alimentation en papier. Les principaux composants du chargeur de papier comprennent le pont d'alimentation en papier, la tête d'alimentation en papier, la table d'empilage de papier, le système de levage et le système de transmission.

(1) Adopter un système d'aspiration de papier de pompe à air sous vide sans huile ;

(2) Le chargeur d'impression offset à grande vitesse (12 000 feuilles/heure) garantit un fonctionnement rapide et stable !

(3) Alimentation du papier à vitesse de conversion de fréquence continue

(4) La table d'alimentation en papier de la ligne de production est aspirée et positionnée sous vide pour assurer un transport fluide, soigné et stable.

(5) Dispositif de protection de limite supérieure et inférieure pour la table d'alimentation en papier ; levage rapide manuel;

(6) Système d'alimentation automatique en papier pour table d'alimentation en papier ;

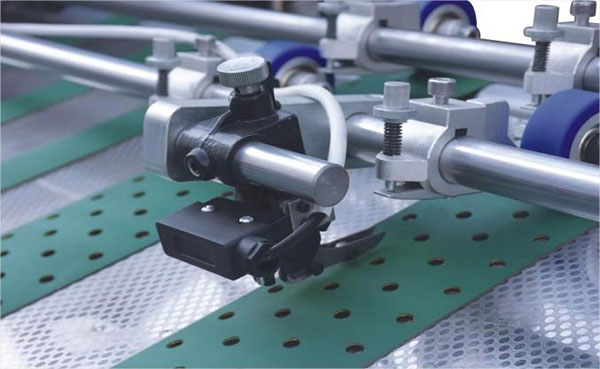

(7) Capteur de feuilles doubles : Système de détection et d'arrêt de l'alimentation de feuilles doubles ou multiples : utilisez l'induction du détecteur avec une tension sûre pour détecter des feuilles de papier doubles ou multiples

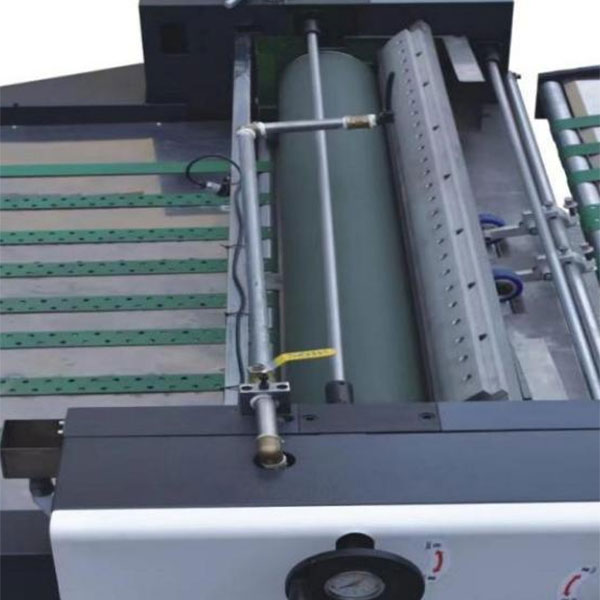

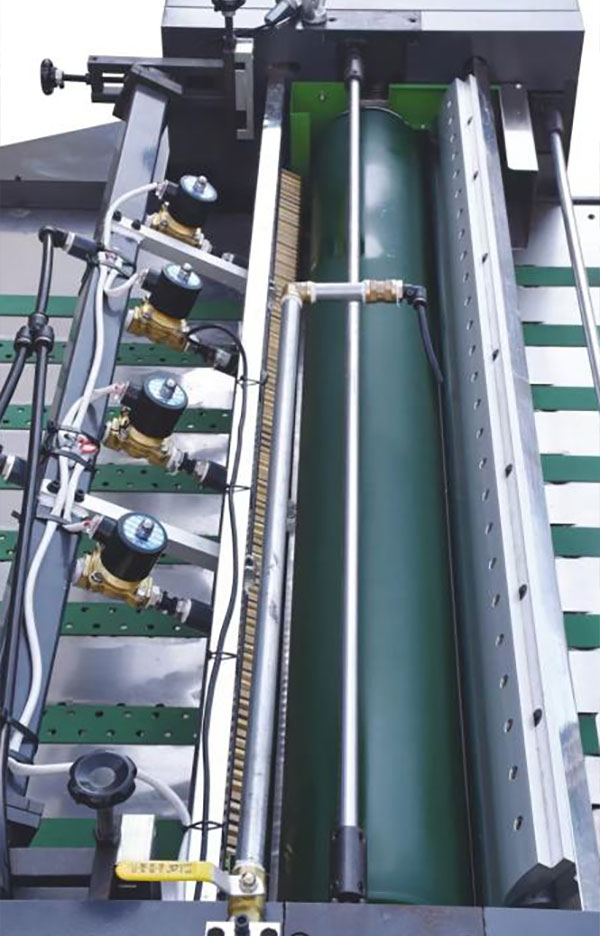

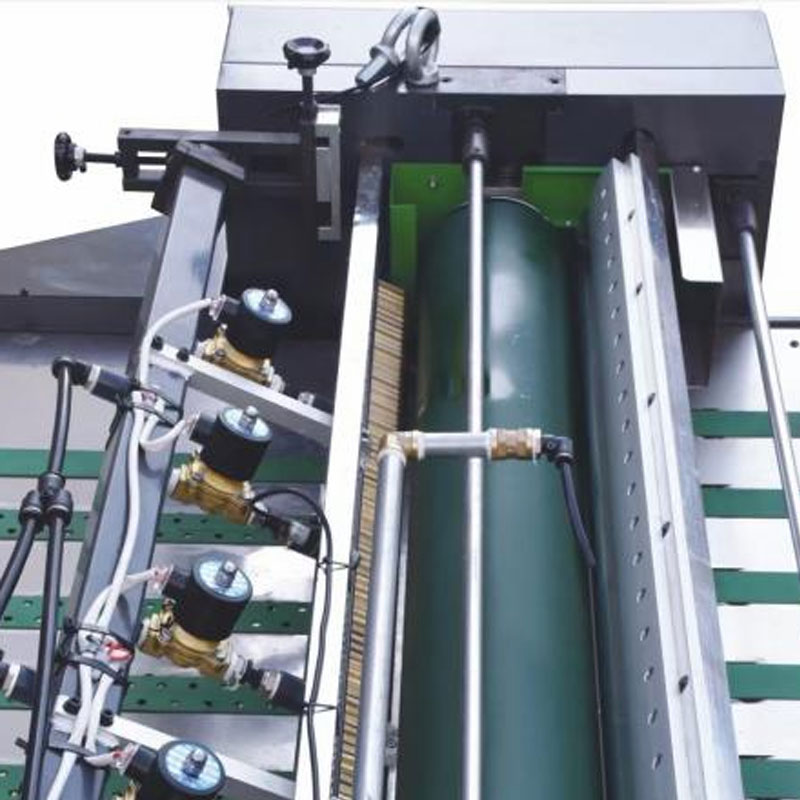

2. Tête de revêtement d'huile de base (avec lame d'air)

La tête de base garantit une couche UV uniforme sur le papier, ce qui améliore l'adhésion entre l'encre et le vernis UV.

L'unité principale de revêtement de base présente les caractéristiques suivantes :

（1） Appliquez de l'huile de base pour remplir les capillaires sur la surface du papier ;

（2） Augmente l’adhérence entre le revêtement UV et l’encre ; réduire la pénétration du couchage pour conserver la blancheur pure du papier ;

（3） Économisez la consommation de produits pétroliers de haute qualité tels que l'huile UV coûteuse, l'huile tactile et l'huile de remplacement de film ;

(4) Grattoir inférieur amovible, facile à nettoyer et à changer de lame, et gratter plus proprement

(5) Le système d'entraînement principal adopte un entraînement par courroie synchrone, une conception résistante à la pression à double roulement, précise et durable.

（6） Panne de papier rouleau, arrêt automatique, alarme automatique.

(7) Les pièces moulées sont traitées en une seule pièce, avec une forte rigidité, stabilité et durabilité !

(8) Équipé d'un système de lame d'air très sensible (en option) adapté au revêtement de papier épais et de papier fin ;

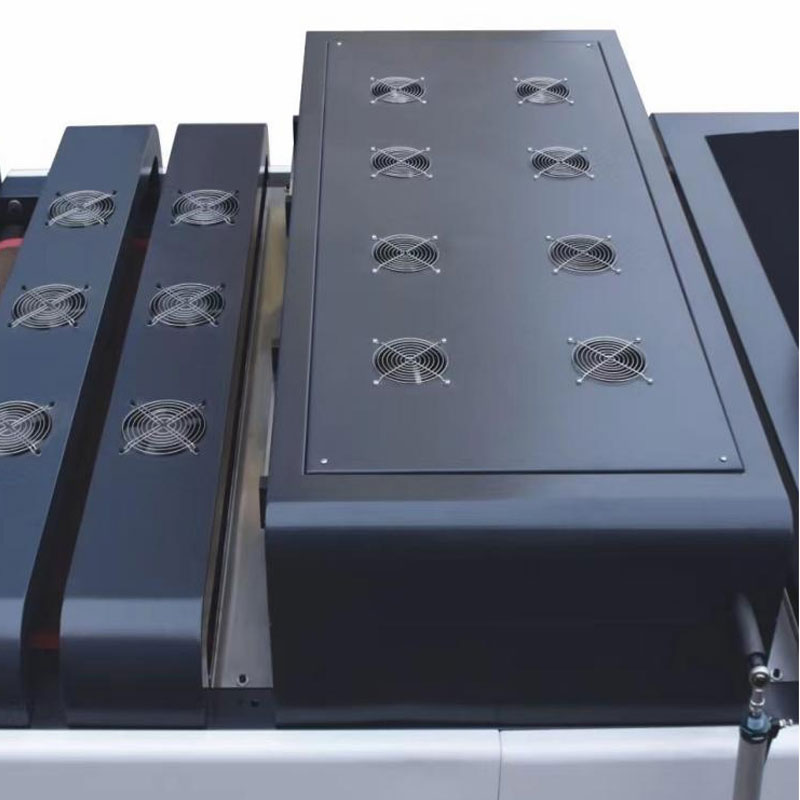

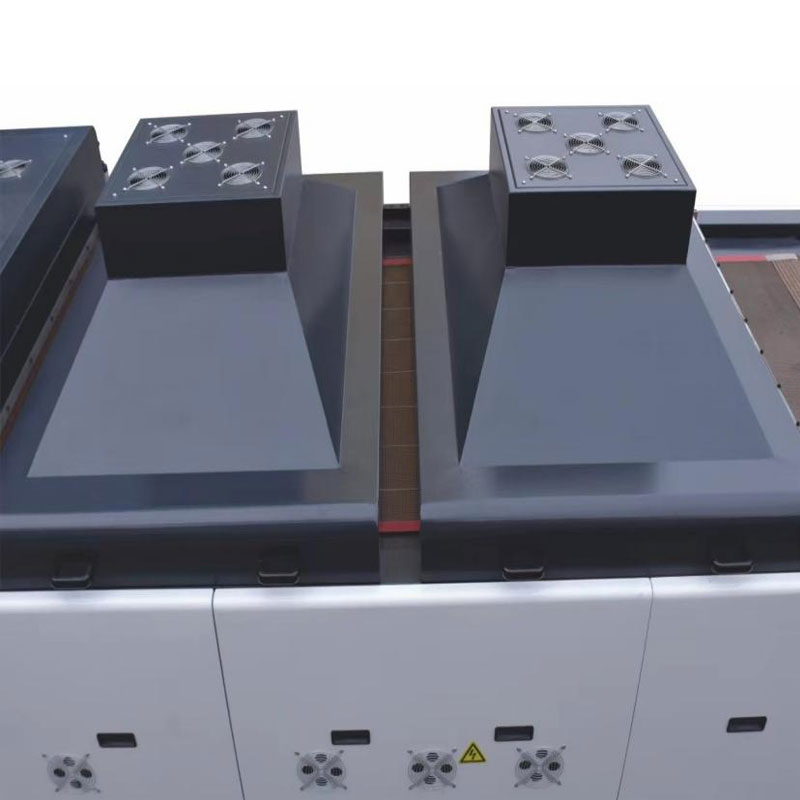

3. Système de durcissement IR

Le sécheur infrarouge à base d'eau utilise un rayonnement infrarouge qui se reflète en partie sur la surface du revêtement, une partie est réfléchie par la surface du revêtement et le reste pénètre dans le revêtement. L'énergie thermique élève la température du revêtement, accélérant ainsi le processus de séchage.

(1) Il peut être utilisé comme liquide de revêtement à base d’eau ou de solvant pour le séchage après revêtement ;
(2) La boîte à lumière IR est équipée d'un capteur de température. Lorsque la température dans la boîte à lumière atteint la valeur définie, la température sera constante ;
(3) Le système de ventilateur de refroidissement permet au papier de sécher rapidement sans coller ;
(4) L'équipement de séchage IR utilise une méthode de séchage par circulation d'air chaud économe en énergie : plus économe en énergie ;
(5) Le papier est alimenté sans dents et l'air est aspiré et fixé au papier. Il est stable et ne bouge pas de travers, ne flotte pas et ne s'empile pas ;

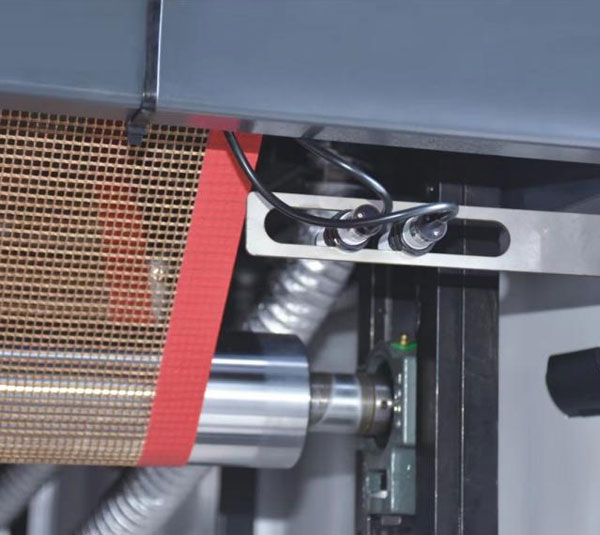

(6) Bande transporteuse en téflon : pas de déformation, pas de traînée, protection UV, solide et durable, et la bande transporteuse dispose d'un système de correction automatique des écarts
(7) Le séchage IR se compose de 18 lampes divisées en 2 groupes, avec réglage automatique de la température constante et contrôle indépendant de la température ;
(8) Un fil de sécurité est prévu sous l'abat-jour pour empêcher le papier de flotter ou la lampe de prendre feu.
(9) La bande transporteuse s'arrête et s'éteint automatiquement pour éviter tout blocage et incendie ;
(10) Le système de séchage IR utilise un séchage léger, qui n'est pas affecté par la ventilation. Il peut sécher efficacement la couche d'huile inférieure sur la surface du papier sans provoquer l'expansion ou la contraction du papier à cause de la chaleur ;

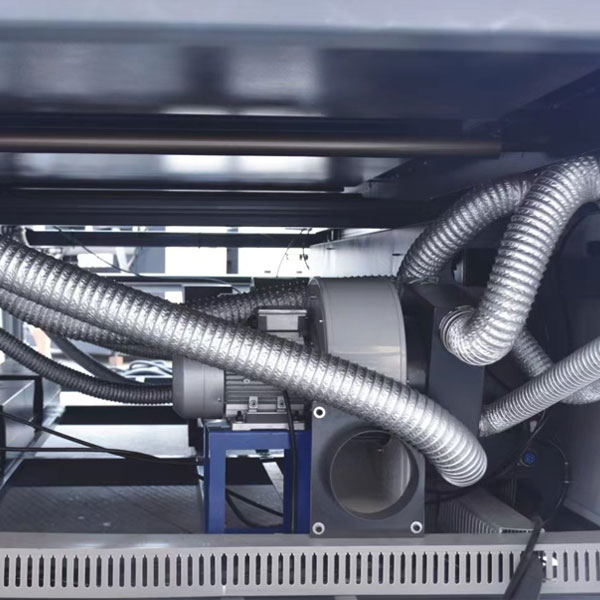

(11) Il utilise un refroidissement par souffle, qui présente les avantages d'une pression de vent élevée, d'une stabilité de contrôle du volume d'air élevée, d'un faible bruit et d'un fonctionnement automatique. Il est plus rapide et plus efficace que le système de ventilation traditionnel par ventilateur ;
Le corps principal du tunnel de séchage adopte un séchage IR et un refroidissement par ventilateur, qui ont un meilleur effet de refroidissement, économisent plus d'électricité et économisent de l'énergie.

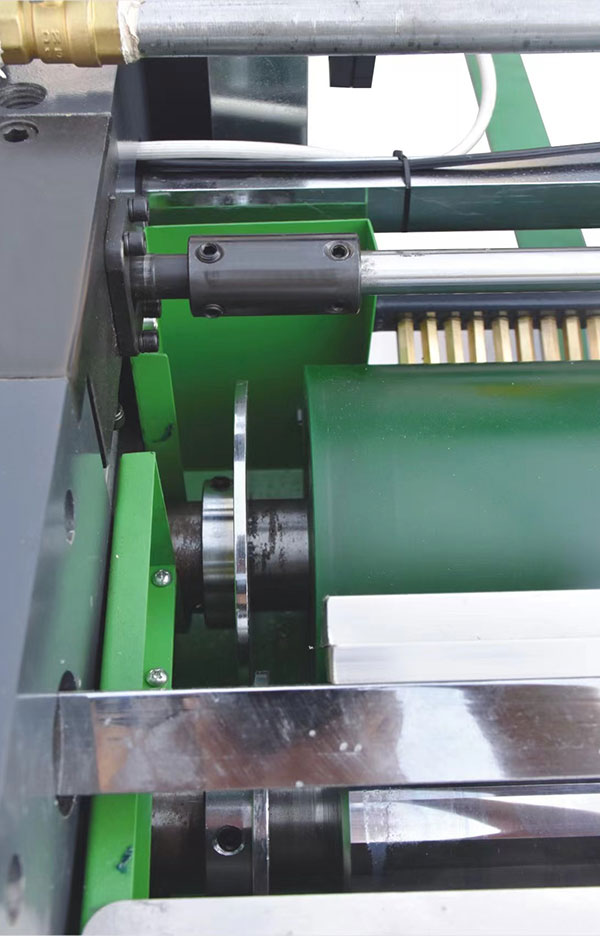

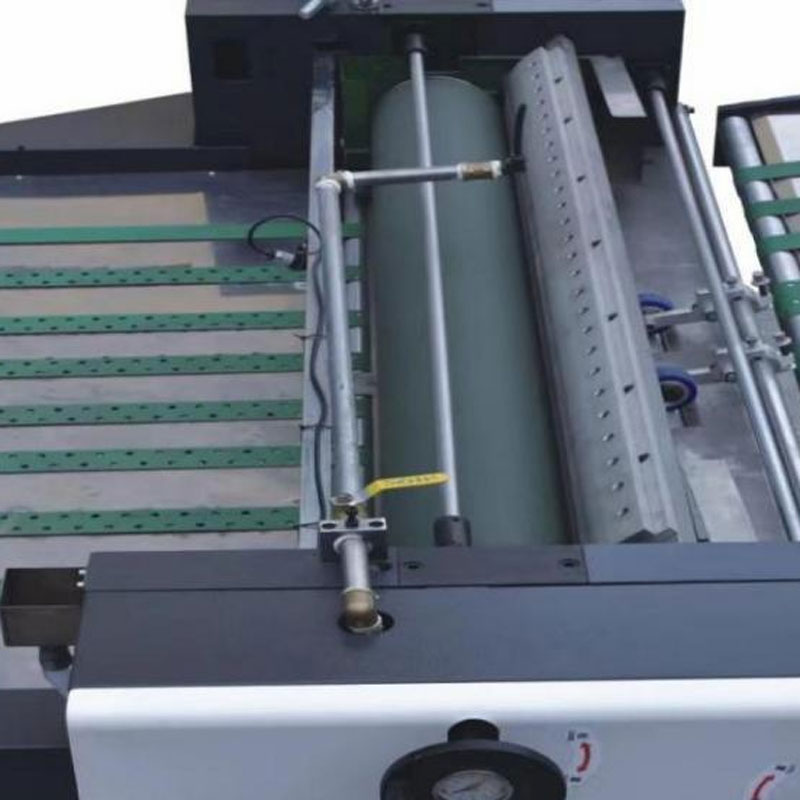

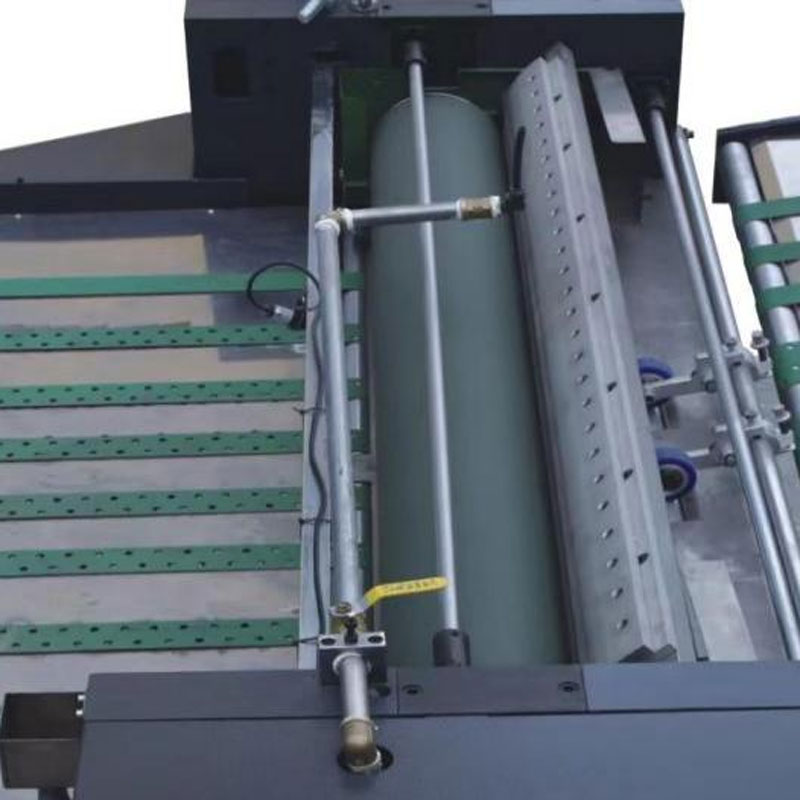

4. Revêtement d'huile (avec dispositif à lame d'air en option)

La machine applique une couche d'huile de revêtement sur les imprimés, suivie d'un nivellement et d'un séchage.

(1) Avec un effet de revêtement uniforme et un contrôle précis de la quantité d'alimentation, rendant le papier lisse et brillant ;
(2) Machine principale de revêtement d'huile de surface, avec système de lame d'air/contrôle par ordinateur très sensible (en option) adapté au papier épais et fin
(3) Le rouleau principal adopte une tête d'arbre de 55 diamètres et des roulements robustes, durables et stables ;
(4) Le système de revêtement est ajusté d’un côté, avec affichage de la pression et fonctionnement pratique et rapide ;
(5) Le système d'arrêt et d'alarme de surveillance automatique du papier en rouleau à huile, le débogage par jogging à basse vitesse, le traitement du papier et la sortie du papier
(7) Pas d'attache d'aspiration de dents ni d'alimentation en papier, pas d'inclinaison ;
(8) Dispositif de nettoyage du rouleau de revêtement, système d'alimentation en huile et de nettoyage à double boucle pour éviter le blocage du circuit d'huile, réservoir d'huile Surveillance et avertissement automatiques du volume d'huile, matériau en téflon pulvérisé, non collant, facile à nettoyer ;
(9) Le système de transmission principal adopte un entraînement par courroie synchrone, une conception résistante à la pression à double roulement, une précision et une durabilité ;
(10) La partie de collage adopte un revêtement inversé à trois rouleaux et le diamètre maximum du rouleau de collage est de 165 mm.
(11) Le collage est uniforme et délicat, ce qui permet d'économiser de la colle et des coûts ;
(12) Le grattoir inférieur amovible est facile à nettoyer et à changer de lame, et gratte plus proprement

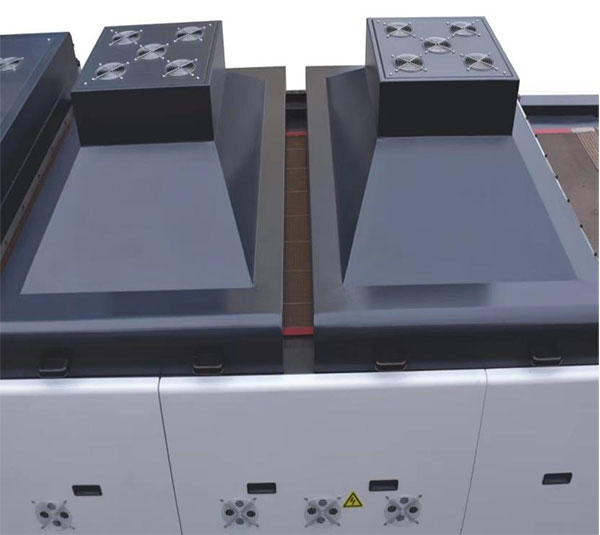

5. Sécheur UV

(1) système d'aspiration et d'air extérieur

(2) La partie UV adopte une source de lumière électronique réglable de 8 à 12 kW, ce qui a considérablement amélioré les performances de sécurité par rapport à la source de lumière à tension traditionnelle. La source de lumière peut ajuster automatiquement la luminosité en fonction du changement de la vitesse de fonctionnement de la machine, qui peut être modifiée de 30 % à 100 %. Ainsi, la consommation moyenne d'énergie est économisée de plus de 30 %.

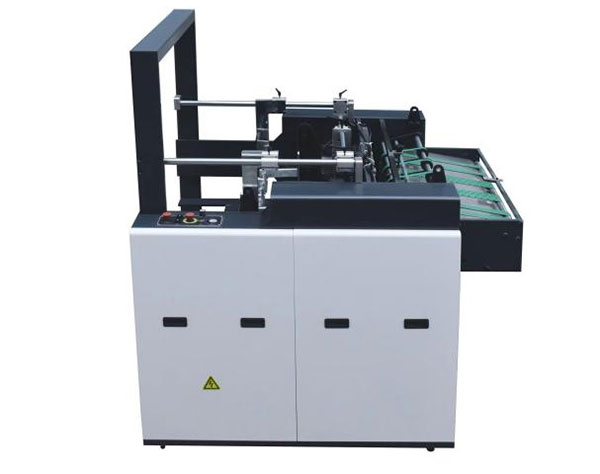

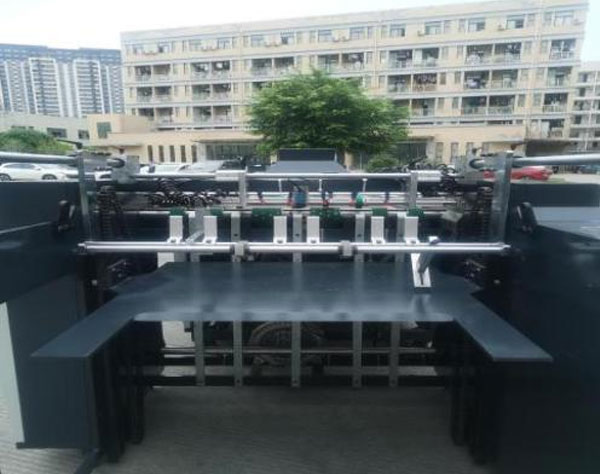

6. Empileur automatique

La machine de livraison automatique de papier est équipée d'une structure de pressage de papier refroidie par ventilateur, qui peut parfaitement livrer le papier sous le fonctionnement à grande vitesse de la machine, garantissant que le papier est livré proprement.

(1) La courroie a une distribution de papier à faible bruit et les rails de pression supérieur et inférieur sont conçus pour assurer une livraison fluide et fluide.

(2) Dispositif de stabilisation du papier par aspiration sous vide pour maintenir le papier stable ; pour éviter le curling du revêtement de papier fin,

（3） La table de livraison peut être levée et abaissée manuellement ;

（4） Les dispositifs de protection des limites supérieure et inférieure de la table de livraison ; (5) Dispositif d'abaissement automatique de la table de livraison et système d'arrêt du papier et d'alarme de limite de livraison ;

(6) Nombre cumulatif automatique de papier de revêtement ;

（7） Dispositif de tri automatique de papier aléatoire et système de contrôle et d'alarme programmé ;

(8) Grâce à un système de prise de papier photoélectrique pneumatique à grande vitesse, le papier est précis et soigné ;

En option : dépoudrage (revêtement)
