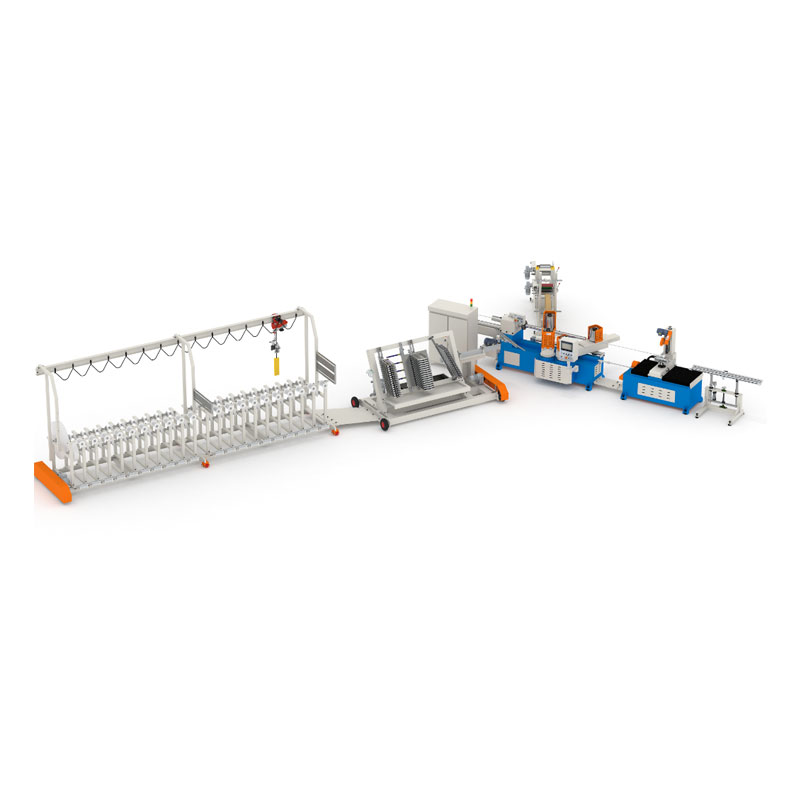

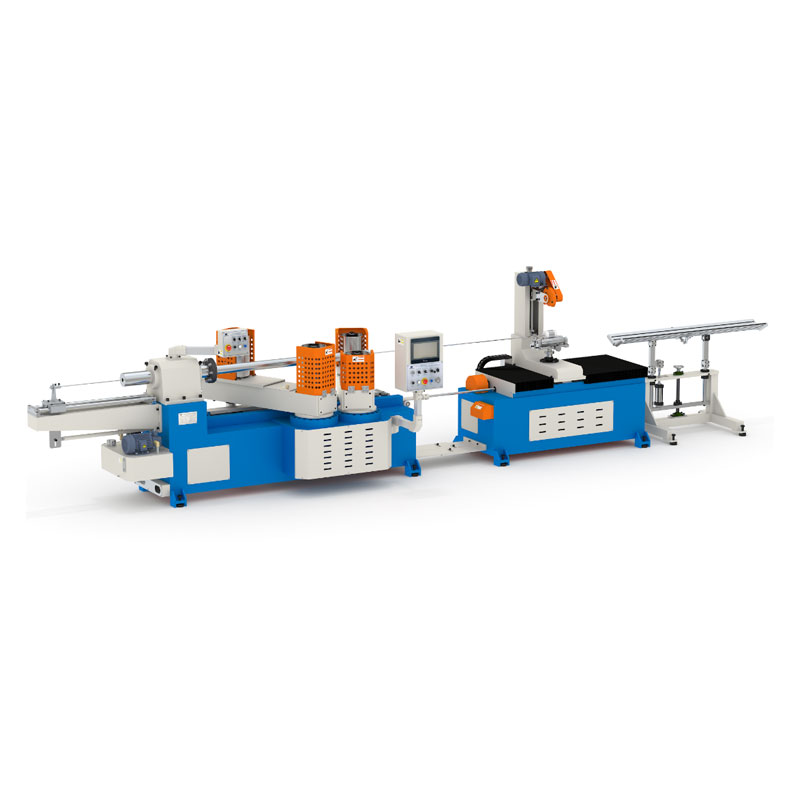

Machine de fabrication de tubes en papier robuste

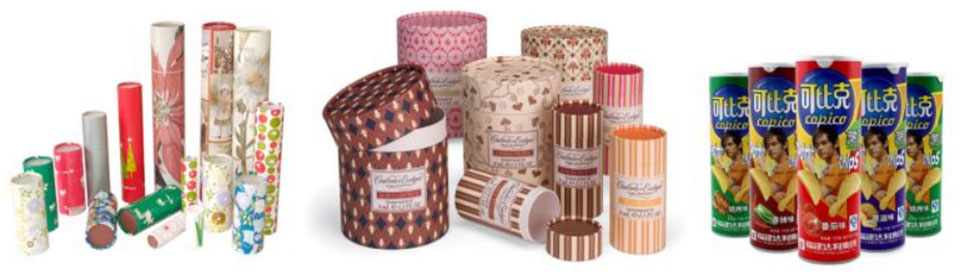

Il peut être utilisé pour produire des tubes en papier en fibre chimique, diverses boîtes de papier à structure composite et de petits tubes en papier industriel. Cette machine a la capacité de former des tubes en papier en spirale et intègre les fonctions de collage, d'enroulement et de coupe en une seule, ce qui rend l'opération efficace et pratique.

Fonction

Série "E" de machine de fabrication de tubes en papier robuste, concevoir une idée simple 、 compact 、 stable.

Standard pour la fabrication du tube en papier 3 ”(ID76.2 mm), épaisseur de paroi maximale sous 10 mm, le plus grand identifiant de tube peut jusqu'à 200 mm.

Spécification

Caractéristiques

1. L'ensemble du cadre de la machine est en plaque d'acier épaisse et est soudé par un traitement secondaire, ce qui améliore considérablement la stabilité et la durabilité de l'équipement.

2. Le système de transmission principal adopte une structure de réduction des engrenages, qui a les caractéristiques du faible bruit de fonctionnement, de la génération à faible chaleur, de la vitesse élevée et du couple élevé.

3. Équipé d'un onduleur vectoriel à torque élevé pour contrôler le moteur principal pour obtenir un fonctionnement à vitesse variable flexible et efficace.

4. Équipé d'une tension de liaison et d'un capteur d'angle de mécanisme hydraulique pour régler automatiquement la tension de la courroie pour assurer un fonctionnement stable.

5. Équipé d'un système de coupe synchrone qui utilise une combinaison de vis et de servomoteurs pour obtenir des opérations de coupe haute précision et haute réponse.

6. Équipé d'un signal d'impulsion et d'un système de compensation à l'extérieur pour s'assurer que la longueur de coupe est toujours cohérente à différentes vitesses.

7. Grâce à la double architecture PLC indépendante, le calcul du contrôle du signal et de la fonction sont séparés pour optimiser l'efficacité de coupe et la précision du contrôle de la longueur.

8. L'interface d'écran tactile couleur à grand écran nouvellement mise à niveau rend l'opération plus pratique et l'interface plus visible.

9. Équipé d'un dispositif d'alimentation en papier intelligent, il détecte et s'arrête automatiquement lorsque le papier se casse pour éviter une mauvaise opération.

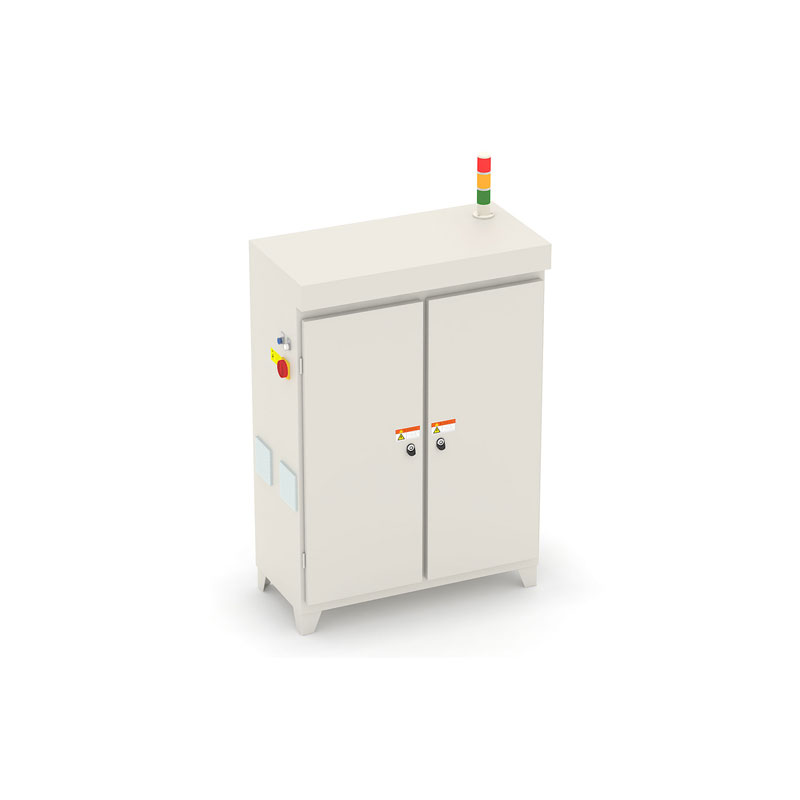

10. La structure intégrée à la commande électrifiée intègre efficacement le porte-rouleau en papier, le porte-revêtement de colle et le mécanisme d'alimentation en papier.

11. La conception modulaire du câblage électrique de toute la machine améliore la maintenabilité et la commodité du remplacement du système.

12. Il prend en charge l'expansion des fonctions de réseau, la connexion des lignes de production ou d'autres équipements, et possède des capacités de surveillance et de maintenance à distance, et prend en charge le protocole de communication industriel standard Modbus TCP.

Détails de la machine

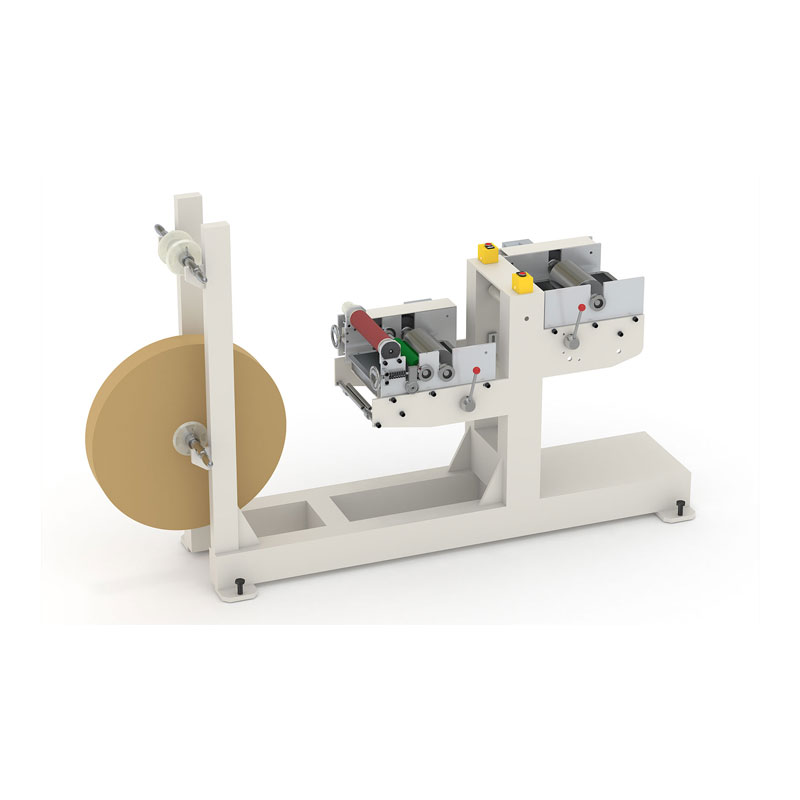

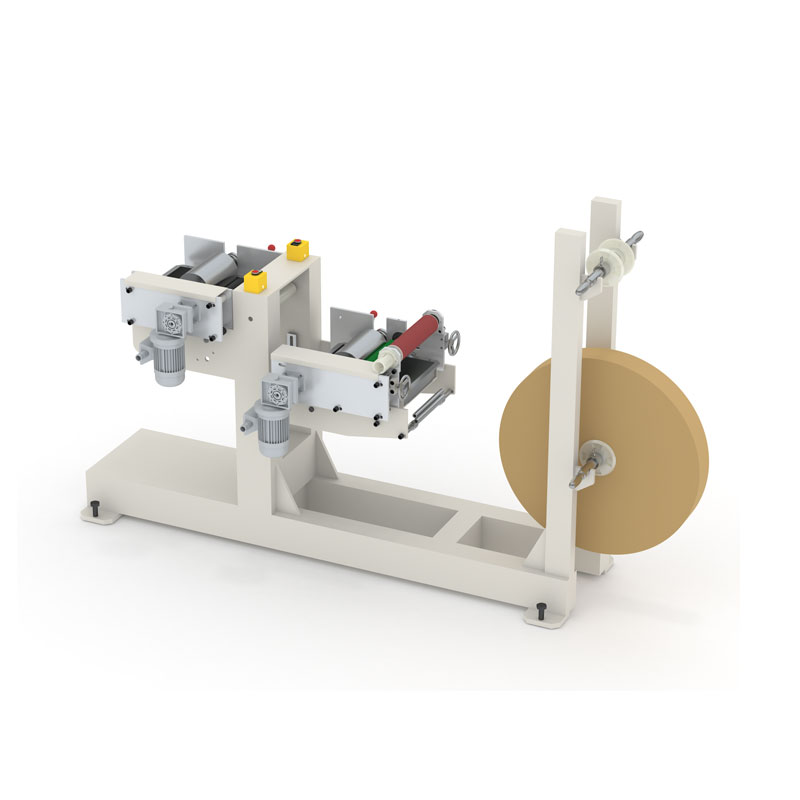

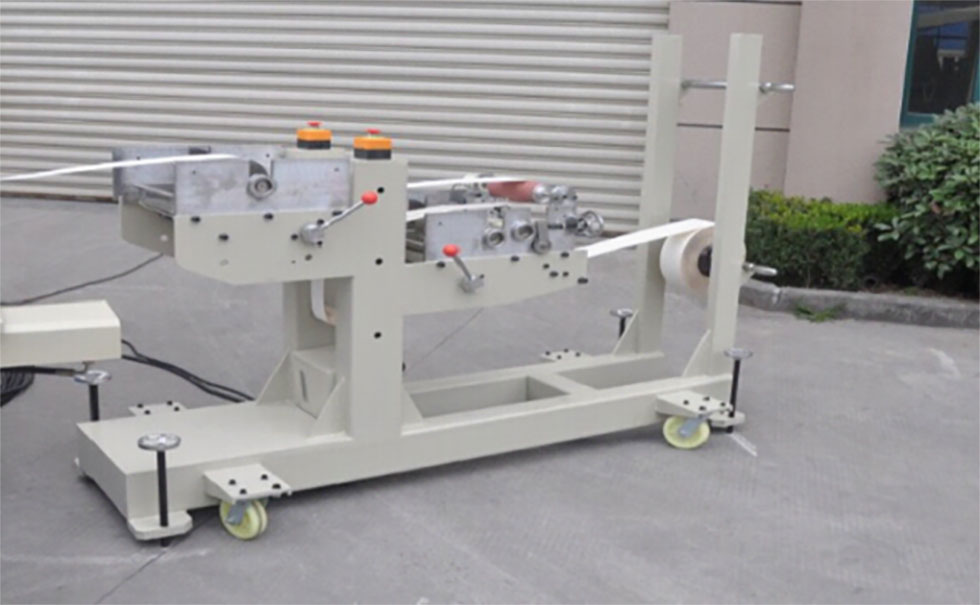

Système d'alimentation en papier inférieur multifonctionnel

Intègre plusieurs composants de clés, y compris le dispositif d'alimentation automatique du plateau en papier, le module de collage monoprophile de type rouleau, le système de roulement d'huile de lubrification et le module de détection de ruban sur papier à base de codeur pour obtenir un contrôle intégré de la transmission de papier, du collage et de la surveillance.

Configuration standard Rack de colle en cascade de 16 couches: (Les autres périphériques de colle sont facultatifs)
Caractéristiques: Le rack de colle global est de faible hauteur et facile à utiliser, à l'aide d'une pompe de colle à vis de 3 kW pour la colle circulante et un tuyau de polyuréthane pour gratter la colle.

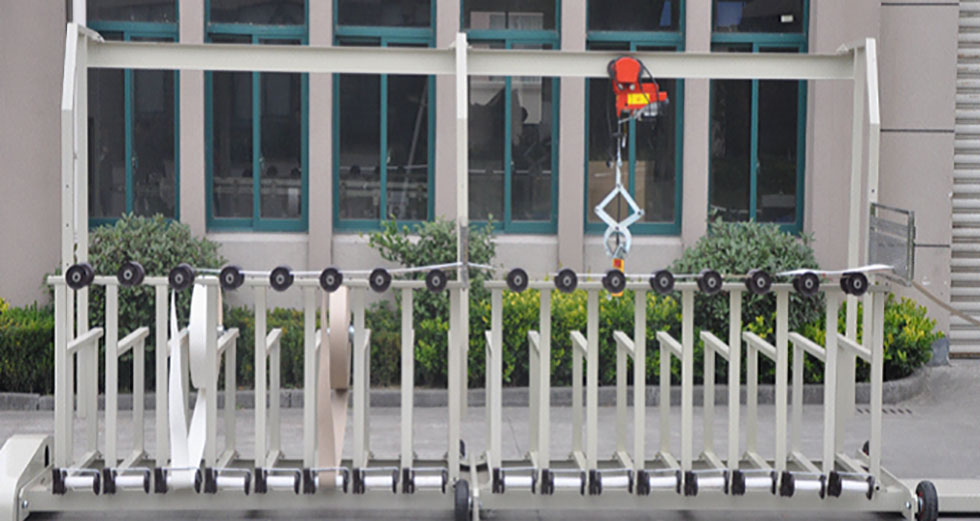

Configuration standard à 16 couches à 90 degrés Plateau en papier intégral:
Caractéristiques: Le plateau en papier est chargé par une grue électrique et le plateau en papier est facile à utiliser.
Avec dispositif de réglage de l'angle de plateau en papier alimenté.
Le diamètre maximal du plateau en papier est de 1500 mm (personnalisable au-dessus de 1500 mm).
