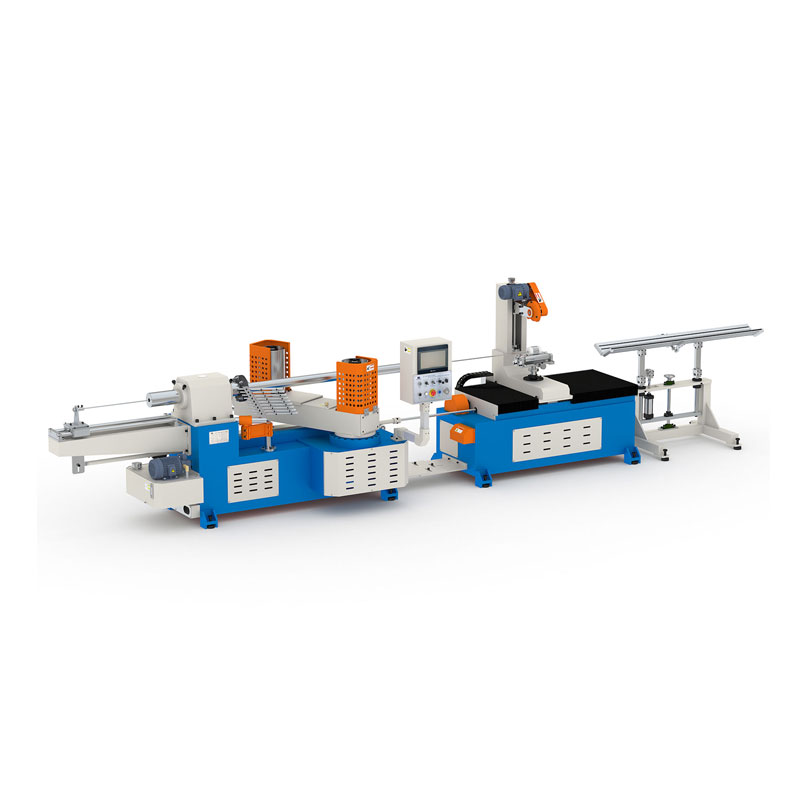

Machine de fabrication de tube en papier

La machine de fabrication de tubes en papier convient au traitement des tubes en papier à diverses fins, y compris des boîtes d'emballage composites, de petits noyaux de rouleau d'emballage et des tubes en papier pour les fournitures de bureau. Il intègre le collage, le roulement et la coupe dans une machine pour fabriquer efficacement des tubes en papier en spirale.

Description de la fonction:

Machine de fabrication de tubes en papier PTE2-120, la conception globale poursuit la structure compacte, le fonctionnement stable, la simplicité et l'efficacité, et est facile à utiliser et à maintenir.
La production standard de tubes en papier de 3 pouces (diamètre intérieur 76,2 mm) avec une épaisseur inférieure à 10 mm, le diamètre intérieur du tube en papier de production maximum est de 200 mm.

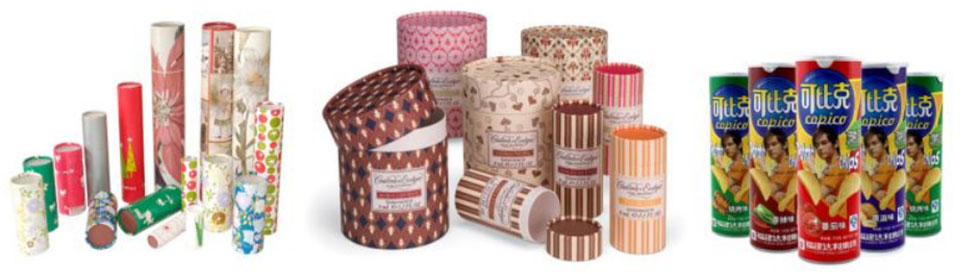

Référence d'utilisation de la production: tubes en papier pour la fibre chimique, diverses boîtes composites d'emballage, divers petits tubes de noyau en papier industriel.
La production de tubes en papier en spirale est effectuée du collage, de l'enroulement à la coupe au besoin.

Spécification

Caractéristiques du produit

1. La structure du cadre est faite d'acier à haute résistance, de coupe CNC et de soudage, garantissant une forte rigidité, une petite déformation et un fonctionnement plus lisse de toute la machine.

2. Le disque principal adopte la surface du matériel durci la surface complète de la réduction des engins du bain d'huile, qui présente les avantages du fonctionnement silencieux, de la chaleur faible et de la conduite solide

3. Le moteur principal adopte la régulation de la vitesse de l'onduleur à couple élevé vectoriel. Atteindre un contrôle de vitesse précis

4. Équipé d'un dispositif de tension hydraulique de la courroie, d'un capteur de tension de la courroie, d'un capteur d'angle de la courroie, qui peut automatiquement corriger l'état de la courroie et améliorer le bilan de course.

5. Équipé du système de cisaillement synchrone CNC, la table de cisaillement est entraînée par une vis de billes de précision et un servomoteur haute performance.

6. Équipé d'une commande de longueur fixe à impulsion, et avec une fonction de compensation à part entière, pour assurer la consistance précise de la longueur du tube de papier à différentes vitesses

7. Adopter le système de contrôle du PLC double, le contrôle de sortie de l'EI et le fonctionnement de la fonction sont contrôlés séparément pour optimiser la vitesse de réaction et la cohérence de la longueur du système de coupe

8. Équipé d'un nouveau panneau d'opération, monteur d'interface de machine à écran tactile couleur de grande taille. 9. Équipé avec un dispositif de fourniture de papier inférieur multi-fonctions, fonction d'arrêt automatique Break Break

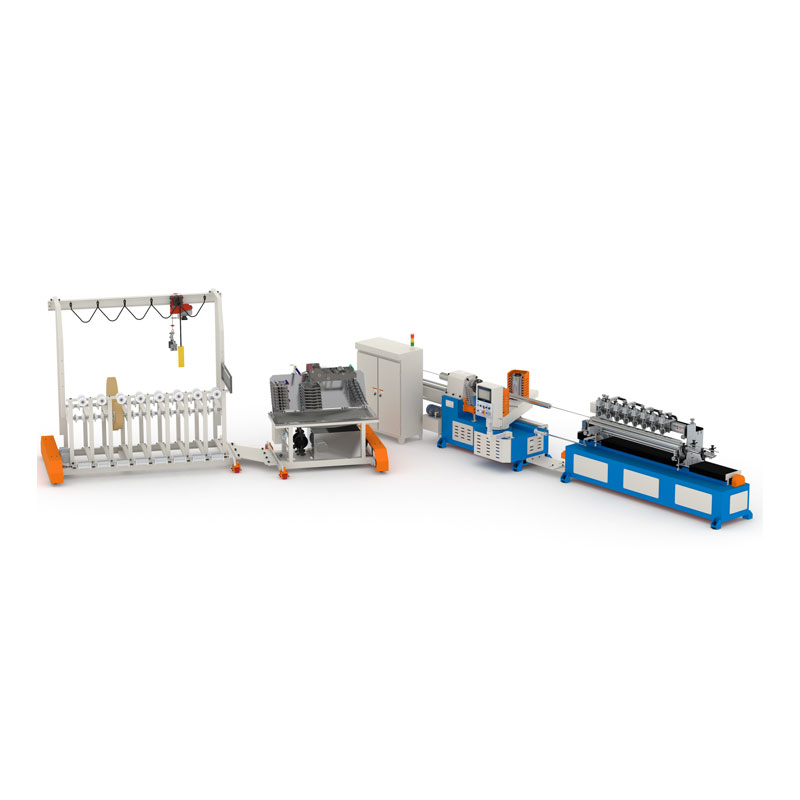

10. Système de transport de courroie en papier intégré, tous les ajustements sont uniformément contrôlés par des actionneurs électriques.

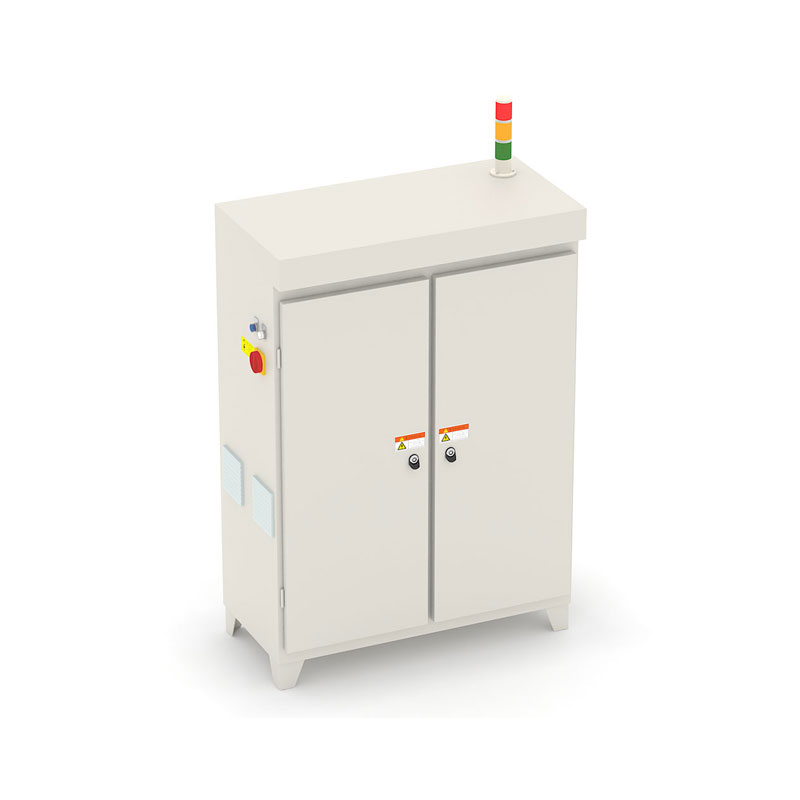

11. Conception électrique modulaire, structure raisonnable, maintenance plus efficace et pratique.

12. Prise en charge de l'expansion du réseau industriel, peut réaliser le contrôle de la liaison de l'équipement et la maintenance à distance, compatible avec Modbus TCP.
